[ 9838-d-bb ]

電子回路学習キット E-Station n-style

69,190円 (販売価格 76,109 円)
数量：

当店では数量によって特別価格でのご提供がございます。

購入による割引率は数量や商品によって異なりますので、見積もりをご希望の方は、下記の『見積依頼』ボタンをクリックして、必要な数量や商品の詳細をご入力ください。

ご要望を検討し、可能な値引きを含んだ見積もりをお送りいたします。

見積依頼

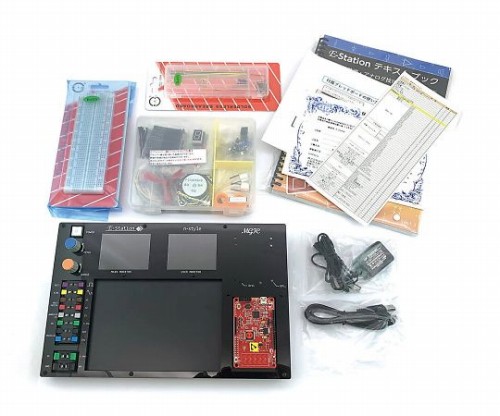

電子回路学習キット E-Station n-style

入数
1セット
特徴
●オシロスコープが2chあり信号の波形を見ることができます。
●信号発生器によりオシロスコープで波形を見ながら実際に電気、電子の動きが確認できます。
●サイプレスのPSoC4を搭載しているパイオニアキットが付属しており、ハード・ソフト両方の実験が可能です。
●電圧計、電流計を備えており、任意の箇所の電圧値、電流値を確認できます。直流電源の3.3V、5V、ブレッドボード、抵抗やICなど部材一式も全てセットになっていますので、すぐに電気、電子の学習を始める事ができます。
●パイオニアキットでc言語でプログラムを書き、ハードのコンポーネントやピン配置など設定、ブレッドボード上でアナログの回路を組み、それらを組み合わせる事で様々な回路を実現できます。
仕様
●ボード色:黒
●実験テーマ数:49
●★入数:1セット
●本体サイズ:310×210mm
●電源:DC5V/消費電流:約200mA(基本機能動作時)
●オシロスコープ:2CH、Time設定共通(Gain個別設定可)
●重量:約630g(パイオニアキット含む)
●★ディスプレイ
●★▼解像度:240RGB×320
●★▼サイズ:幅48.6mm×64.8mm
●★使用チップ　PSoC5LP(CY8C5868AXI-LP035)
●★電圧計:V1,V2:0〜5V
●★分解能:1mV
●★電流計:I:0.01mA〜100mA(内部抵抗30Ω)
●★信号発生器
●★▼周波数設定:SINE,RECT個別設定可、SINE:4Vp-p/10Hz〜76kHz/駆動能力25mA、RECT:5Vp-p/1Hz〜1MHz/駆動能力8mA(L)〜4mA(H)
●★時間軸レンジ(Time):10μs/D〜50ms/D(12段階)
●★入力電圧レンジ(Gain1,Gain2):20mV/D〜4V/D(8段階)
●★入力電圧範囲:0〜5V
●★入力インピーダンス:1MΩ以上
●★実験用電源
●★▼DC5V:電流供給能力1A
●★▼DC3.3V:電流供給能力200mA
